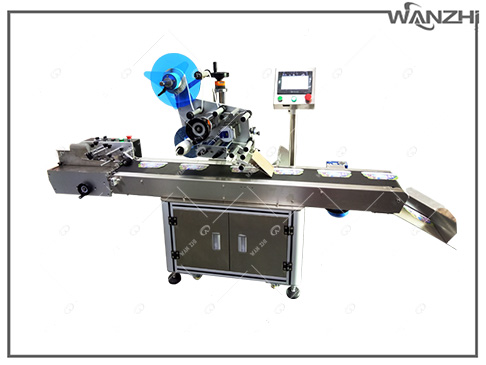

WZ-121 自動平面貼標機

一、基本用途

      全自動平面貼標機適用于在各種物品的上平面貼標簽或不干膠膜，如書本、文件夾、盒子、紙箱\袋子等，廣泛應用于大件產品的平面貼標，規格范圍大的平面類物體貼標。

可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

可結合產品考慮選配自動送料機構，如振動盤、自動送料機構等 ，取代人工放料更高效。

二、適用范圍

◆ 適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。
◆適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

◆應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥等行業。

◆應用實例：書本平面貼標、文件夾貼標、包裝盒子貼標、板材貼標等。

三、工作過程

◆核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

◆操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。

四、技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）。

◆  適用標簽：長度：6mm～250mm，寬度（底紙寬度）：20mm～150mm
◆  適用產品尺寸（長×寬×高/厚）：長：40mm～400mm 寬：40mm～300mm
高（厚）：0.2mm～200mm
◆  適用標卷外徑（mm）：φ300毫米以下均可，內徑：φ76mm
◆  貼標精度（mm）：±1mm
◆  貼標速度（pcs/min) ：40～80pcs/min
◆  重量（kg）：約130kg
◆  頻率（HZ）：50HZ
◆  電壓（V）：220V
◆  功率（W）：500W
◆  設備外形尺寸（mm）：1800mm×780mm×1400mm   （長×寬×高）

五、功能特點

◆ 貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

◆ 堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

◆ 穩定性高，松下PLC+威綸觸摸屏+松下針形電眼+德國西克標簽電眼組成的高級電控系統，支持設備7×20小時運轉；

◆ 調整簡單，貼標頭上下前后可調，不同產品之間的轉換變得簡單、省時；

◆ 應用靈活，可單機生產或接流水線生產，生產現場布局簡單；

◆ 智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

◆ 觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；

◆ 功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

◆ 可選配功能和部件：

①熱打碼/噴碼功能；

②自動收料功能（結合產品考慮）；

③自動上分功能（結合產品考慮）；

④增加貼標頭裝置；

⑤其他功能（按客戶要求訂做）。
